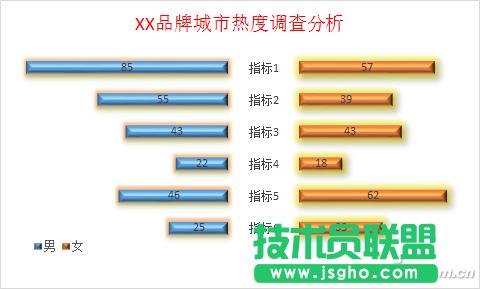

用Excel制作對比圖表的方式有很多種方式，如下面那個圖表形狀就像漢字“非”的異形圖表，不僅看起來有趣生動，而且還非常直觀。這類的圖表如果按照常規的手段制作，實現起來有些困難。但如果在原有數據的基礎上添加一個輔助列，就會輕松解決制作難題。

　　為了在生成的左、右條形圖對比圖表中間添加圖例標簽，我們首先需要對數據源進行必要的處理。復制數據源，并將“男”數據的值設置為負的，在數據源右側插入3個輔助列，在這列的單元格中輸入10(可根據圖例標簽內容設置)。并將“女”列的數據設置為負值。

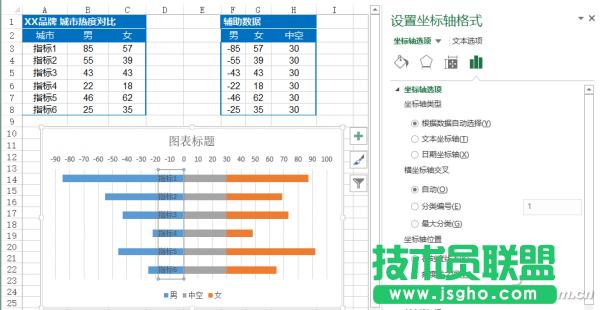

　　數據源準備好后，就該插入圖表了。選擇A2:A8，并按住Ctrl鍵選中F2:H8;依次點擊“插入”選項卡圖表區中的“二維條形圖→堆積條形圖”;右擊圖表，選擇“選擇數據”，在彈出的窗口左側圖例項處選中“中空”系列;點擊“上移”按鈕，將“中空”系列移動到“男”、“女”系列之間;雙擊縱坐標軸，在右側的坐標軸選項處勾選“逆序類別”;雙擊橫坐標，在坐標軸選項的邊界處設置最大值為100，最小值為-90，單位的主要處為10(圖2)。

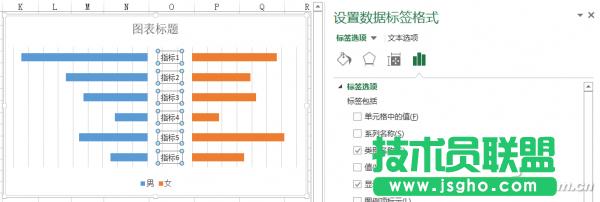

　　參數設置好后，刪除橫、縱坐標及網格線。右擊灰色的中空標簽，選擇“添加數據標簽”，雙擊添加的數據標簽，在右側的“設置數據標簽格式”處選擇“標簽選項”卡，不勾選“值”，勾選“類別名稱”;選中灰色中空的條形圖，將其填充色設置為“無”;雙擊圖例中的“中空”，將其刪除掉(圖3)。

　　選中左邊的條形圖添加數據標簽，雙擊添加的數據標簽，在右側的設置數據標簽格式處選擇“標簽選項”卡，勾選“值”，在數字下面的類別處選擇“自定義”。同樣道理，右側的條形圖數據標簽的添加也是如此。

　　最后，對條形圖進行必要的美化，調整好圖例的位置，設置標題。這樣，一個“非”字型的對比圖表就輕松制作完成了。
