SandForce SF2281主控ssd開卡詳細圖文教程—適用于所有SF-2000系列
發布時間:2022-05-10 文章來源:深度系統下載 瀏覽:
|
U盤的稱呼最早來源于朗科科技生產的一種新型存儲設備，名曰“優盤”，使用USB接口進行連接。U盤連接到電腦的USB接口后，U盤的資料可與電腦交換。而之后生產的類似技術的設備由于朗科已進行專利注冊，而不能再稱之為“優盤”，而改稱“U盤”。后來，U盤這個稱呼因其簡單易記而因而廣為人知，是移動存儲設備之一。現在市面上出現了許多支持多種端口的U盤，即三通U盤（USB電腦端口、iOS蘋果接口、安卓接口）。 SSD固態硬盤的開卡工作相對U盤來說要麻煩很多，但如果有教程的話就不算難了，下面就以SF2281主控的ssd為例教大家如何進行開卡教程。

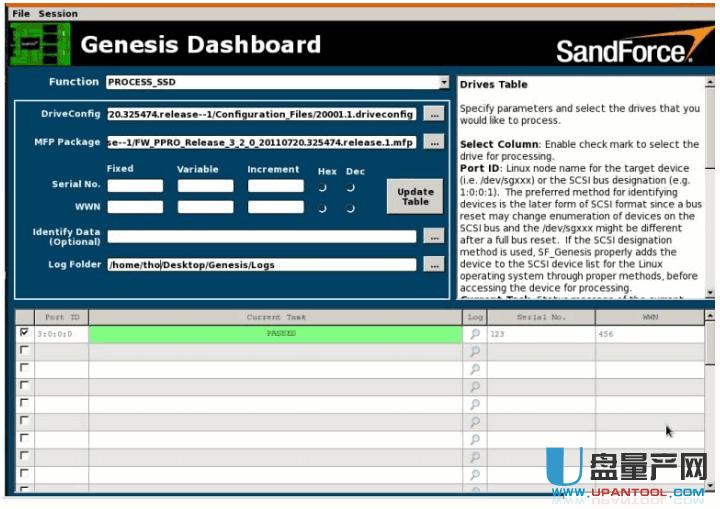

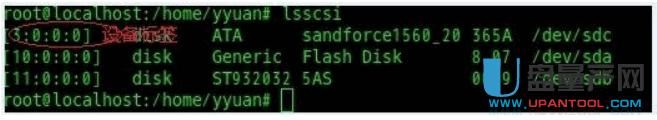

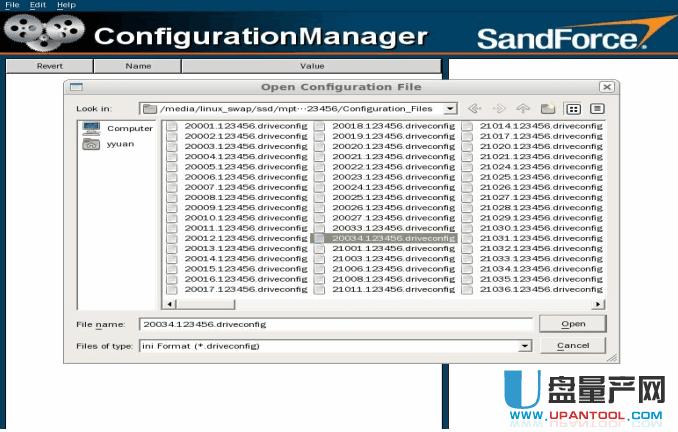

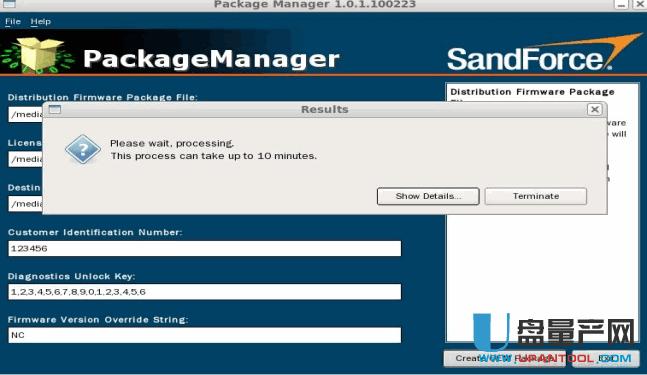

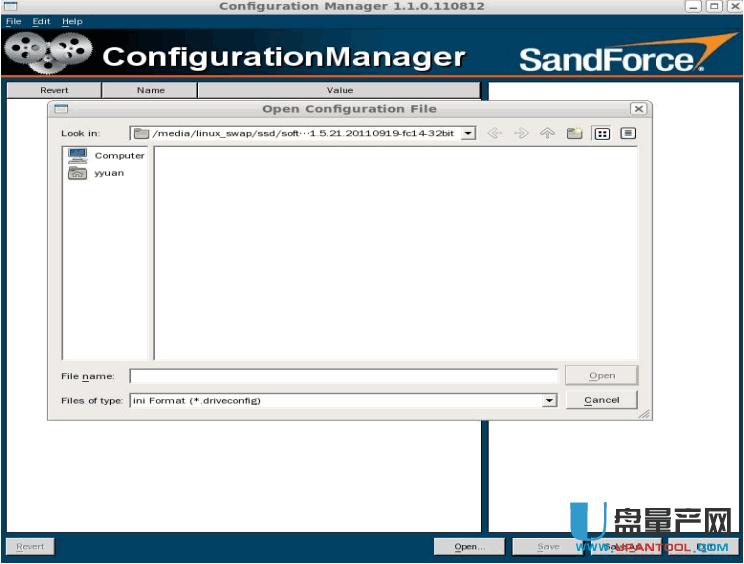

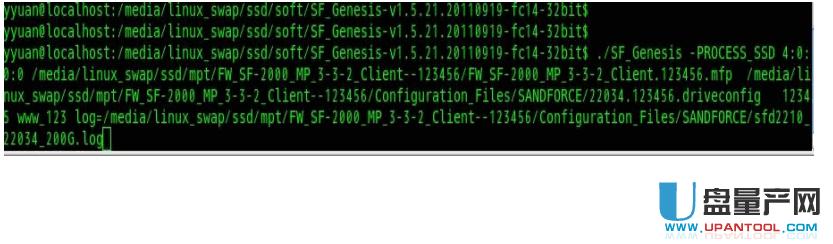

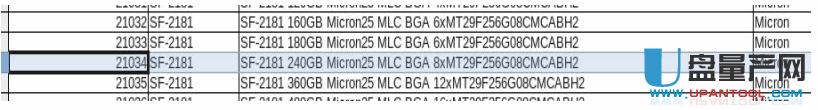

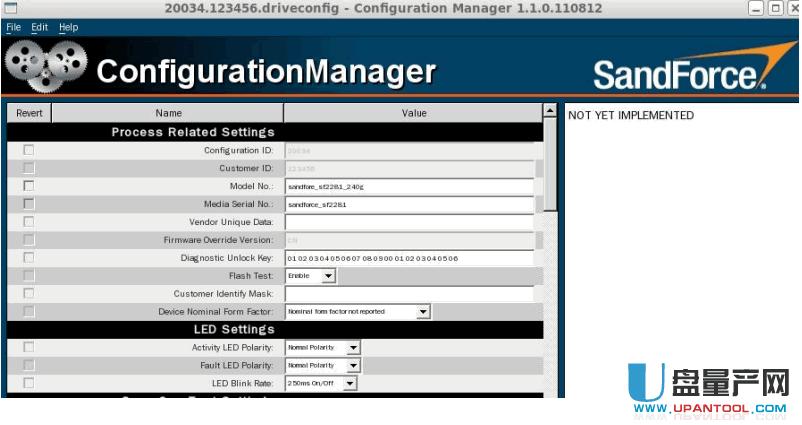

 3).重啟電腦 2. 生成.DFP 文件 解壓SF_Genesis_v1.5.2.zip，進入到解壓的目錄 > cd SF_Genesis-v1.5.21.20110919-fc14-32bit/; > ./SF_OEM_ PackageManager  按上圖所示把相應的路徑填上, 并且最后 3項一定要按固定格式填寫，確認都無誤后點 “Create OEM Package ”按鈕，就會 mpt 目錄下生成對應的配置文件和對應的 .mpt 文件;  3. 修改配置文件 生成配置文件以后，用戶可以選擇性的修改對應的配置文件;修改配置文件的方法如 下: 1).首先根據Sandforce 芯片型號，FLASH 型號, 開卡SSD 容量，開卡通道 FLASH 支持 列表中找到對應ID .如  2). 修改配置信息 ./SF_ConfigurationManager 會彈出如下窗口  3 ）.通 前面的ID 我們去打開對應的ID 配置文件;   4).然后再修改對應要修改的信息。假如我已把相應的配置信息已配置好; 然后點save as 保存為自己定義的一個名字; 我現 保存 /media/linux_swap/ssd/mpt/ FW_SF-2000_ MP_3-3-2_Client--123456/Configuration_ Files/SANDF ORCE/20034.123456.driveconfig 注意：一定要記住自己保存的名字，后面會用; 4. 燒錄firmware 燒錄firmware 之前需要做一件事情，就是尋找對應sandfore 的設備標簽; 方法如下 root 權限下輸入lsscsi，如果你的板子OK 的話就對找到對應的標簽,  如果是剛插上的硬盤可以先等一下，輸入rescan-scsi-bus.sh ,掃描一下所有 的csi 總線設備。然后再輸入lsscsi 看能否找到。如果找不到就需要你們查找 SSD 硬盤的問題; 在以上都OK 的情況下就可以執行SF_Genesis - PROCESS_SSD 工具. 詳細的Genesis 參數講解請看相關的Genesis 文檔，我 里就不闡述了,請按以下格式填寫; SF_Genesis -PROCESS_SSD 設備標簽 mfp 文件 driverconfig 文件 12345 www_ 123 log= 紅色部份需要用戶指定的;  ./SF_Genesis -PROCESS_SSD 4:0:0:0 media/linux_swap/ssd/mpt/FW_SF-2000_MP_3-3-2_Client--123456/FW_SF-2000_MP_3-3-2_Client.123456.mfp /media/linux_swap/ssd/mpt/FW_SF-2000_MP_3-3-2_Client--123456/Configuration_Files/SANDFORCE/20034.123456.d riveconfig 12345 www_123 log=/media/linux_swap/ssd/mpt/FW_SF-2000_MP_3-3-2_Client--123456/Configuration_Files/SANDFORCE/sfd2210_22 034_200G.log  開卡成功的界面如上圖。 注意: 1.以上先用最新的Genesis 工具開卡，如果不行再換老版本的工具再試;（尤其是用新工具燒 寫老版本的FW）， 2.另外 開卡失敗一次后再重新開卡，或者開卡提示fore download fail 時， SSD 上電之前先把GPIO1 和WP0 引腳短接，系統上電后斷開 兩個引腳，然后再重新開卡. 3.對于 開卡的時候Flash test 沒有通 ，可以到下面這個表中去查，確定壞的Flash 板子 上的位置，然后再重新焊接或重新更換一個新的Flash 。 4. SF2000 壞塊FLASH 查詢文檔 SF-2100_2200_ Flash_ Device_ Mapping_v1.0.xlsx 5. 另外如果量產時，可以用 SF_GenesisDashboard 這個軟件來燒寫，這個可以對多個 SSD 同時燒寫。要設置的參數和之前用命令一樣。 U盤有USB接口，是USB設備。如果操作系統是WindowsXP/Vista/Win7/Linux/PrayayaQ3或是蘋果系統的話，將U盤直接插到機箱前面板或后面的USB接口上，系統就會自動識別。 |
