在CAD中進行大圖繪制的時候，會發現屏幕不能完全顯示我們繪制的圖形，如果用戶不做任何設置，CAD系統對作圖范圍不作限制。這個時候,我們就需要設置cad圖形界限。那么，CAD圖形界限怎么設置呢？下面，小編給大家分享cad圖形界限的設置經驗。

在使用cad軟件的時候會遇到cad圖形界限的問題，CAD中設置圖形界限的快捷鍵是Limits，cad圖形界限怎么設置，有時候我們在cad中繪制大的圖形的時候，會發現屏幕不能完全顯示我們繪制的圖形，那CAD的圖形界限如何設置呢？下面，小編給大家講解cad圖形界限的設置技巧。

cad圖形界限怎么設置

打開CAD軟件進入繪圖頁面后

圖形載圖1

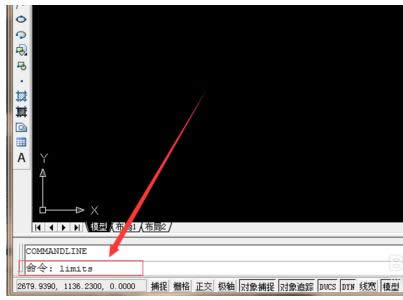

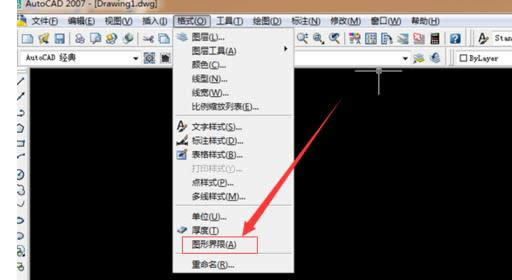

在下面命令欄里輸入英文limits后按回車鍵或者點擊上面的工具欄格式→圖形界限

圖形載圖2

這時命令欄里會出現重新設置模型空間界限的說明，在下面的原坐標為（0.000,0.000）�？吹竭@里我們直接按回車鍵就好。

cad載圖3

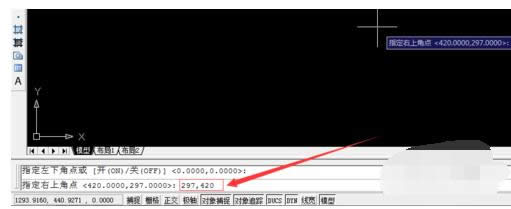

按了回車鍵后，這時命令欄里出現指定左下角點（0.000,0.000），指定右上角點（420.0000,297.0000）。小編我打算設置成A3紙的大小，就在命令欄里輸入（297,420）數字。

cad載圖4

輸入A3紙的尺寸（297,420）數字后，我們再按回車鍵。接著在命令欄里的命令處輸入英文字母z后再按回車鍵。

圖形載圖5

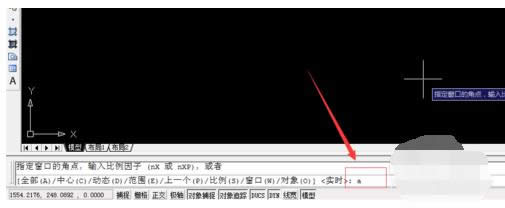

在下面的命令欄處輸入英文字母a，意思指全部。然后再按Enter回車鍵。

圖形載圖6

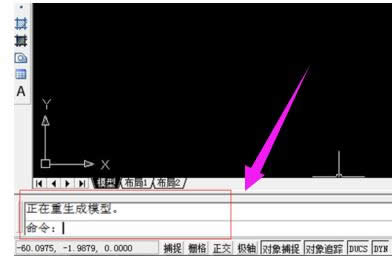

這時命令欄里會出現正在重生成模型7個字，說明A3紙大小的圖形界限設置完成。

圖形界限載圖7

以上就是cad圖形界限的設置經驗。
