系統教程1月11日訊 面積是工程圖里重要的一個系數,建筑設計出來的房間比例面積是多少,機械設計出來的部件面積是多大,這些都關系到后續的工作。CAD中,面積分為簡單和復雜圖形兩種,CAD中如何計算面積?下面,小編給大家介紹計算CAD面積的步驟。

CAD是我們常常見到的一款繪圖軟件,該軟件功能十分強大,可計算各種圖形的面積,但是前提是你必須知道怎么使用它,cad中想計算一個圖形的面積,該怎么計算呢?計算的方法有很多,下面,小編給大家帶來了CAD計算面積的圖文。

CAD中如何計算面積

矩形類

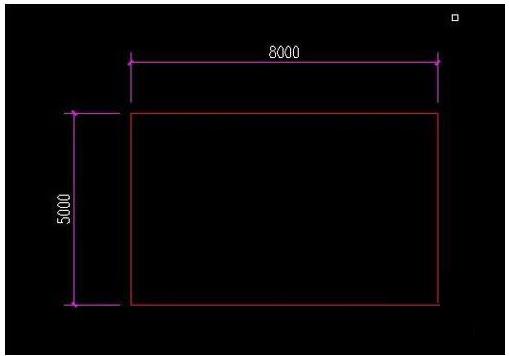

長方形,正方形,是好辦的,可以直接用長度測量,知道長寬,利用小學的長乘以寬,可以知道面積跟周長。

CAD電腦圖解1

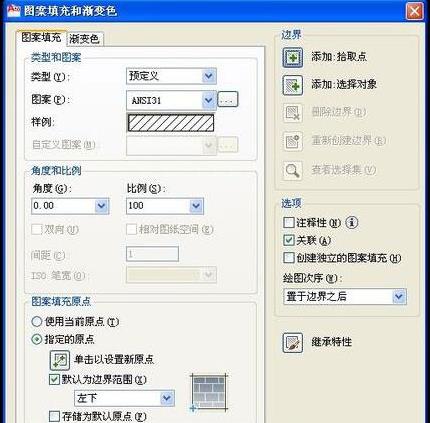

也可以直接點擊按鍵“H”,看見填充提示框,就隨便任意的對舉行進行填充,最后點擊按鍵“AA”,看到中文提示,按下字母“O”,

cad面積電腦圖解2

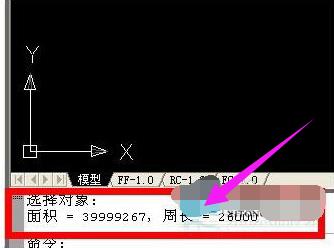

點擊到填充的內容里面,電腦自動出現了答案,簡單吧。

CAD電腦圖解3

不規則圖形

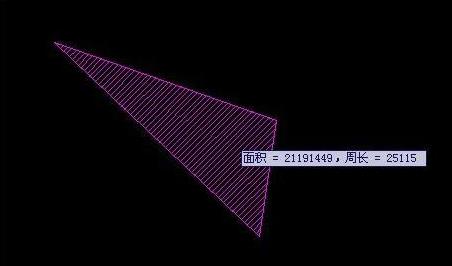

不規則圖形,可以利用上面介紹的填充,用“AA”+“O”一起結合,能快速計算得出結果。

記得結果單位是平方毫米,最后自己換算。

cad面積電腦圖解4

封閉的圖形

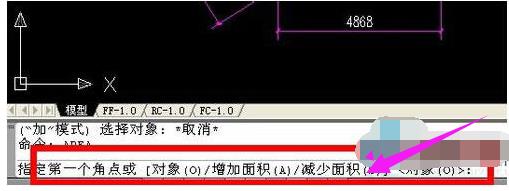

我們除了上面介紹的“AA+O”以外,可以用一個很方便的方法來計算,直接輸入命令“AREA”敲打空格鍵盤,可以看到下端有的選擇,有面積,周長,按照提示輸入字母即可。

cad面積電腦圖解5

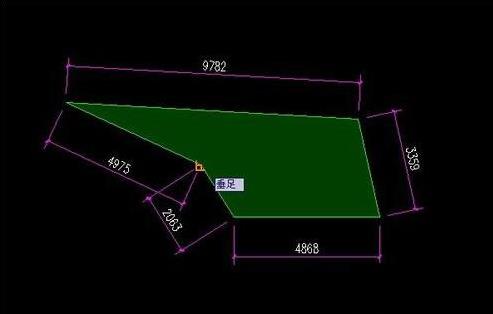

這個方法跟“AA+O”方便差不多,比較靈活。點擊過的點,顏色會自動變成墨綠色。

面積電腦圖解6

不封閉的圖形

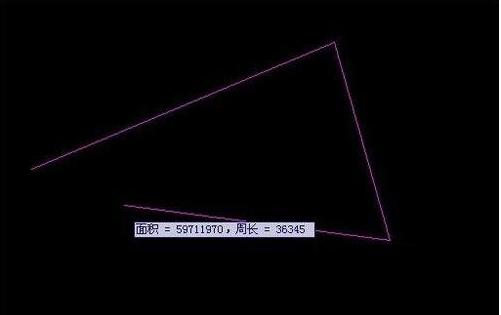

 不規則的圖形,不封閉的,需要直接按上面方法求出面積,至于周長,我們可以得出全部周長,再減去沒封閉的那一段長度即可。

 利用上面的“AREA”選擇周長,最后按下空格即可出現結果。記得這個操作計算的不用減除未封閉的長度。

cad面積電腦圖解7

5、快捷命令

(1)繪圖命令

 L

 LINE 直線

 XL 構造線

 A ARC 圓弧

 C CIRCLE 圓

 SPL SPLINE 樣條曲線

 I INSERT 插入塊

 B BLOCK 定義塊/生成塊

 PO POINT 點

 BH BHATCH 邊界填充/剖面線

 T MT 多行文字

 DT TEXT 單行文字

(2)編輯命令

 E ERASE 刪除

 CO COPY 復制

 MI MIRROR 鏡像

 O OFFSET 偏移

 AR ARRAY 陣列/矩陣

 M MOVE 移動

 RO ROTATE 旋轉

 SC SCALE 縮放

 TR TRIM 切斷

 EX EXTEND 延伸

 F FILLET 倒圓角

 DR DRAWORDER 改變顯示順序(上/下)

(3)視圖命令

 Z ZOOM 視圖縮放

 Z + A 全屏顯示

 Z + P 上一次視圖

 P PAN 平移視圖

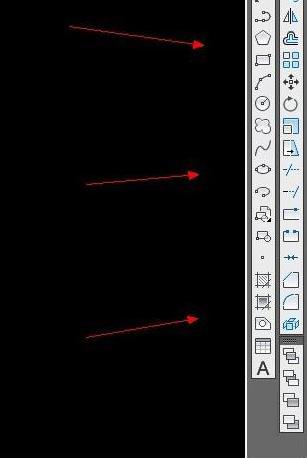

cad面積電腦圖解8

CAD如何計算面積及計算面積命令的全部內容到此結束了,不會計算CAD圖紙面積的初學者趕緊試試吧!
