VLAN、VLAN Trunk、VTP和STP在交換機的配置中是非常重要的內容，作為初級認證的CCNA考試也對它們的配置提出了基本的要求。本節的實驗就是有關這幾項配置的基本操作。

1.實驗目的

通過本實驗，讀者可以掌握以下技能:

配置VLAN;

通過VLAN Trunk配置跨交換機的VLAN;

配置VTP;

配置STP;

查看上述配置項目的相關信息。

2.設備需求

本實驗需要以下設備:

Cisco Catalyst 1900系列交換機2臺，型號不限，企業版軟件，本實驗中使用了1912交換機;

交叉線序網線1條;

1臺終端服務器，如Cisco 2509路由器，及用于反向Telnet的相應電纜;

1臺帶有超級終端程序的PC機，以及Consoie電纜及轉接器。

3. 線纜連接及配置說明

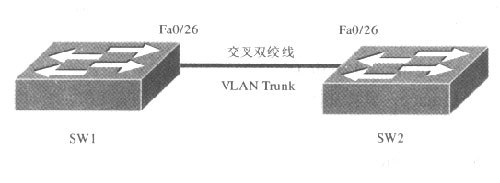

如下圖所示，用交叉網線把 SW1交換機的Fast Ethernet0/26端口和SW2交換機的Fast Ethernet0/26端口連接起來。

4. 實驗配置及監測結果

電纜連接完成后。給所有設備加電，開始進行實驗。

監測清單記錄了本實驗的操作。

第1段：在SW1和SW2上配置VTP
